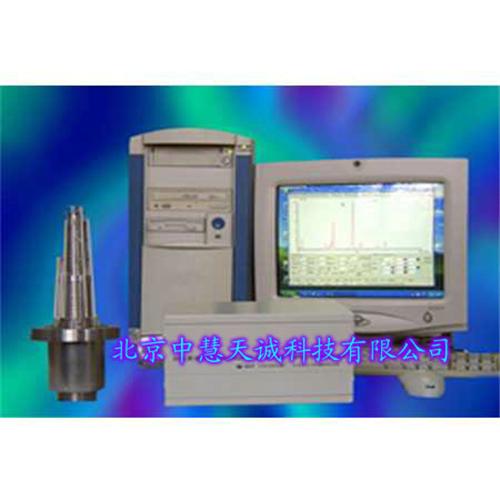

四极质谱计
型号：ngzl-203 |
货号：zh9531 |
产品简介:
四，质谱计是在高真空条件下，离子源的电子轰击气体分子使其离化。
离子进入四，过滤器按不同质荷比分离，采集离子流，放大后进行数据处理，获得相应的质谱数据。
仪器可安装在使用者的高真空设备上进行残气分析，亦可配备适当的高真空系统和进样装置作为%立的分析仪器使用。
离子流采集的常规结构为法拉弟筒/通道倍增器复合式（即 fc/cem ）。离子流放大器的输入高阻设为 10m ω ,1g ω , 100g ω 三挡，采用电子倍增器方式时一般选用 1g ω高阻或 10m ω高阻。仪器控制与数据处理系统适用于 windowsxp 或 windows2000 ，仪器提供模拟谱图，棒状谱图和多达 10 个离子的多离子监测谱图。数据系统的接口界面由 80c 196 单片机（ 16 位）以及 a/d 、 d/a 等构成，rs232 串口与电脑通讯实现仪器的控制与数据处理。仪器安装方便，操作简单，，%应用与真空科学、电子、半导体工业、石油化工的催化研究等多种领域。另外，本仪器可以派生为，仪器，如，已用于计量部门作为鉴定分子漏孔的氦四，质谱计。
指标
范围：1-100u，1200u，1300u
灵敏度：1×10 -1a/pa ( 对 n--2 ，带cem)
分辨率： △m ＜1（10% 谷）
峰位稳定性：±0.4u/4h
扫描速度：100ms-30s/u
检 测 器：fc，fc/cem ，或 fc/mcp
（fc-法拉弟筒，cem通道倍增器mcp-微通道板）
，高工作压强：1×10 -2 pa
，高烘烤温度：30 0 ℃
接口法兰：cf50，cf63
电子单元尺寸：240×150×150mm
四，探头伸入真空腔尺寸：
1-100u：φ70x180mm
1-300u：φ70x250mm
|
|
|
