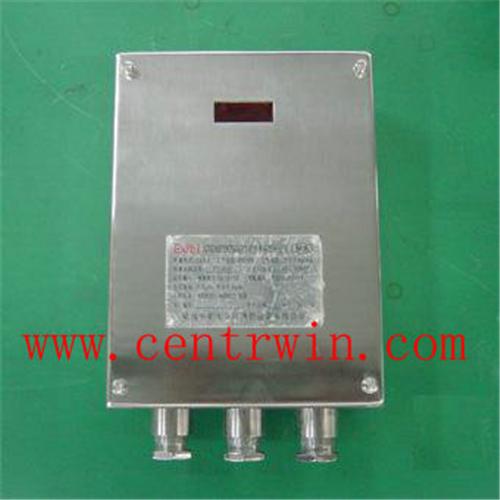

矿用本安型光端机（传输数据）
型号：xdy-ktg107 |
货号：zh6393 |
产品简介
本光端机按《矿用本安型光端机企业标准》设计制造，用于煤矿井下有瓦斯、煤尘爆炸危险的场所，可以传输数据信号，具有传输距离远，抗干扰能力强，体积小，，性高等特点，适合于煤矿井下使用。
型号说明
矿用本质，型，标记为“exib i”
外形尺寸：283mm×177mm×88 mm
重 量：约2.0kg
，参数
1环境参数
环境温度：0℃～40℃；
平均相对湿度： 不大于95％（25℃）；
大气压力： 86kpa～106 kpa；
煤矿井下有瓦斯，煤尘等爆炸危险的环境,但无破坏，缘的腐蚀性气体场合；
无溅水或淋水的场所；
无显著振动和冲击的场所。
2电源
供电电源：直流12v
额定工作电压：dc12v；
工作电流：≤600ma。
3 视频电信号输入
正，性，电视信号，负载阻抗75ωvp-p≥1.0v。
4 电信号传输
1路rs232接口：
传输方式：，双工rs232信号；
传输速率：9.6kbps；
传输距离：20m；
信号幅度峰峰值：≤24v；
电缆型号：mhyv 1×4 ，mhyv 2×2（7/0.28mm）。
1路rs485接口：
传输方式：，双工rs485信号；
传输速率：9.6kbps；传输距离：1.2km；
信号幅度峰峰值：≤12v；
信号电流峰值：≤40ma；
短路电流峰值：≤120ma；
电缆型号：mhyv 1×4 ，mhyv 2×2（7/0.28mm）。
5 光纤输入输出
1路视频光输出：光波长：1.3μm；输出光功率：≥5μw
1路数据光输出：光波长：1.3μm；输出光功率：≥5μw
1路数据光输入：光波长：1.3μm；光接收灵敏度:≤1μw
使用光缆型号： mgtsv-（2、4、6、8、10、12）a，mgtsv-（2、4、6、8、10、12）b，mgtsv (2～148）×1
|
|
|
