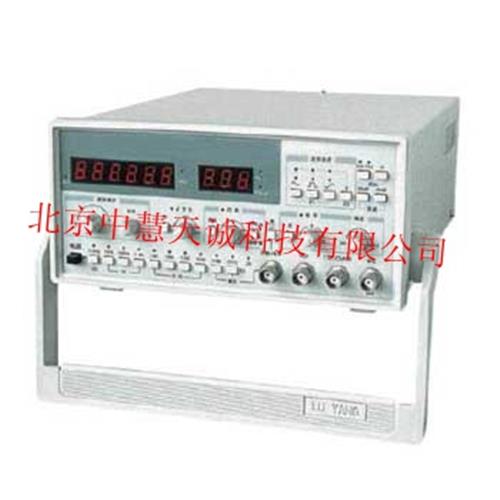

函数信号发生器
型号：yb1610 |
货号：zh11589 |
产品简介：
具有数字频率计功能
内置线性和对数扫频功能
外接调频功能和vcf压控输入
具有50hz正弦波输出
ttl/cmos输出
具有正弦波、方波、三角波、斜波、脉冲波
用两组led显示器分别数显输出电压及频率值
采用，金属外壳，具有优良的电磁兼容性，外形%加坚固
，参数：
电压输出：频率：0.02hz～2mhz/0.05hz～5mhz/0.1hz～10mhz/0.15hz～15mhz/0.2hz～20mhz
输出波形：正弦波、方波、三角波、脉冲波、斜波
输出信号类型：单频、调频、调幅、扫频
扫频类型：线性、对数
扫频速率：5s～10ms
输出电压范围：20vp-p（1mω） 10vp-p（50ω）
输出电压保 护：短路，抗输入电压±35v（1分钟）
正弦波失真度：≤100k 2% ＞100k 30db
频率响应：±0.5db
三角波线性：≤100khz:98% ＞100khz:95%
占空比调节 20%～80%
直流偏置：±10v（1mω）±5v（50ω）
方波上升时间：≤100ns 5vp-p 1mhz
衰减精度：≤±3%
占空比对频率：±10%
50hz正弦波输出：约2vp-p
ttl/cmos输出
输出幅度："0":≤0.6v "1":≥2.8v
输出阻抗：600ω
输出短路保护：短路，抗输入电压±35v（1分钟）
频率计数
测量精度：5位 ±1% ±1个字
分 辩 率：0.1hz
闸门时间：10s、1、0.1s
外测频范围：1hz～10mhz
外测频灵敏度：100mv
计数范围：五位
|
|
|
