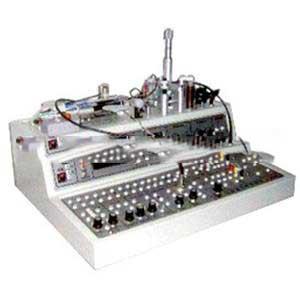

传感器系统实验仪
型号：ctsy-10b |
货号：zh11508 |
|
仪器配置：
交直流信号源音频信号源：0.4khz～10khz
输出连续可调：180°、0°
反相输出低频信号源：1~30hz连续可调
直流信号源：±2v～±10v分五档
工作电压：±12v
电加热源
供温度传感器温度实验之用，加热温度≥环境温度30℃
能对双平行悬臂梁与双孔悬臂梁称重传感器进行加热※显示仪表
数字式电压/频率表：测量范围 电压表： dc0～2v，0～20v
频 率 表： 5hz～2khz、10hz～20khz。
数字式温度表：d01c式数字温度表，标准工业用k分度热电偶传感器，不接传感器时显示仪器内部温度，对仪器能起到过热保护作用，接上传感器时显示传感器所测温度。
工作台振动与位移机构
两付双平行悬臂梁及螺旋测微仪，位移范围25mm，振动频率1～30hz，连续可调。
旋转测速电机0~2400转/分，电机可控制。
实验台所含传感器及基本，数据：
金属箔式应变传感器：工作片×4片，温度补偿片×2片，精度2%
称重传感器：标准商用双孔悬臂梁结构，带温度补偿，量程0~500g，精度2%
mpx扩散硅压阻式压力传感器：量程0~50kp，精度3%半导体应变传感器：工作片2片，应变系数120
标准k分度热电偶传感器：量程0~400℃，精度3%
mf型半导体热敏传感器：25℃时阻值为10kω
集成温度传感器：精度2%
光敏电阻传感器：cds材料制成，其光阻随光强变化为几k～几m欧姆
光电转速传感器：量程0~2400转/分
光纤位移传感器：量程≥2mm，在其线性工作范围内精度5%
热释电红外传感器：探测波长2~10μm，探测距离≥5m
半导体霍尔传感器：量程±2mm，精度2%
磁电式传感器：动铁与线圈
湿敏电阻传感器：5～95%rh，日本进口
mq3气敏传感器：酒精气敏感，实验演示用
电感式传感器：量程±5mm，精度5%
压电加速度传感器：工作范围5~30hz
电涡流传感器：线性工作范围1mm，精度3%
电容传感器：工作范围±3mm
基本配置18种传感器，其他传感器可根据校方要求增加配置。
实验处理电路：
电 桥：提供测试系统调节电路。
差动放大器：高稳定直流比例放大器，放大倍数1~100倍。
电容变换器：差动电容组成的双t电桥检测电路。
移 项 器：交流信号移项范围±40°。
光电变换器：提供光纤传感器发射-接收-稳幅-放大电路。
相敏检波器：对输入波形相位敏感的%电子检波电路。
电涡流变换器：包括电涡流传感器组成的电感振荡、检波电路。
低通滤波器：转折频率为30周左右的低通滤波电路。
电荷放大器：电容反馈高阻放大器。
红外探测变换器：电容反馈式低通/放大。
信号变换器：压/阻变换电路
实验内容：
1：箔式应变计性能-应变电桥
2：箔式应变计三种桥路性能比较
3：箔式应变计的温度效应
4：应变，桥组成的电子秤
5：应变电路的温度补偿
6：扩散硅压阻式传感器压力测试
7：半导体应变计性能
8：半导体应变计直流半桥测试系统
9：箔式应变计与半导体应变计性能比较
10：移相器实验
11：相敏检波器实验
12：箔式应变计交流，桥实验
13：激励频率对交流，桥的影响
14：交流，桥的应用-振幅测量
15：交流，桥的应用-电子秤
16：差动变压器性能
17：差动变压器零残电压的补偿
18：差动变压器的标定
19：差动变压器的振幅测量
20：差动螺管式传感器位移测量
21：差动螺管式传感器振幅测量
22：激励频率对电感式传感器的影响
23：热电式传感器-热电偶
24：热敏式传感器测温实验
25：p-n结集成温度传感器
26：光纤位移传感器-位移测量
27：光纤传感器-转速测量
28：光电传感器转速测试
29：红外探测演示实验
30：霍尔式传感器直流激励特性
31：霍尔式传感器交流激励特性
32：霍尔式传感器振幅测试
33：霍尔传感器的应用-电子秤
34：电涡流传感器的静态标定
35：电涡流传感器的转速测试
36：被测材料对电涡流传感器特性的影响
37：电涡流传器振幅测量
38：电涡流传感器称重实验
39：电涡流传感器测速实验
40：磁电式传感器性能
41：压电加速度传感器振动实验
42：电容式传感器特性实验
43：气敏传感器特性实验
44：湿敏传感器特性实验
45：综合传感器-力平衡式传感器
46：双平行梁的动态特性实验
47：微机检测与转换-计算机数据采集处理
|
|
|
