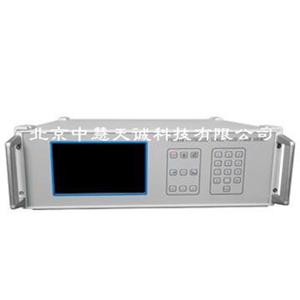

产品简介：
程控单相标准功率源是一种标准仪器，它能输出频率、相位，幅值在%范围内任意可调的高精度、高稳定度的正弦电压和电流，用于电力工作时做校对使用，可以用于模拟电力系统实际工作中遇到的%种情况。
产品用途：
程控单相标准功率源适用于电力部门、计量部门、质检部门、科研单位、高等院校及电能表、配电终端、用电管理、负荷控制、电能，、无功补偿装置等生产%企业等。
产品特点：
电压、电流、相位、功率因数、频率等可随意设置和带负载调节。
可设置2～128次谐波的幅度和相位，并且可以在基波上叠加%次谐波输出。
电压、电流输出范围宽，功率大，稳定度高，波形失真度小。
强劲的带载能力，可以带容性、感性、阻性负载或者复合类型负载，且负载调整率优于0.01%rg。
采用32位mpu dsp fpga，功能灵活。
硬件pid，响应，快，负载的改变%引起输出的波动。
工频每周波高达50000点的波形捏合，信号输出%滤波，波形输出，，谐波输出，，谐波失真度小。
量程，自动切换。
软件校准，操作简单，稳定，。
采用大屏幕320×240液晶显示，中文界面，操作简单。
完善的过流、过压、过热、短路、开路、过载保护，自动故障检测。
具有rs232接口，可与pc机连接。
带上位机软件，可以通过上位机软件程控输出标准源。
，参数：
准 确 度：0.05%, 0.1%
工作电源：单相 ac 180-265v, 频率 50/60hz.
交流电压输出
量 程：57.7v, 100v, 220v, 380v, 750v
调节范围：(0-120)%rg(1)
调节细度：0.01%rg, 0.1%rg, 1%rg, 10%rg 可选
稳 定 度：0.005%rg/200s
失 真 度：0.1% (非容性负载)
负载容量：额定40va
满负载调整率：0.01%rg
满负载调整时间：小于1ms
长期稳定性：±60ppm/年
温度漂移：8ppm/℃
准 确 度：0.05%rg
交流电流输出
量 程：200ma, 1a, 5a, 20a, 50a, 100a
调节范围：(0-120)%rg
调节细度：0.01%rg, 0.1%rg, 1%rg, 10%rg 可选
稳 定 度：0.005%rg/200s
失 真 度：≤0.1% (非容性负载)
负载容量：每相40va
满负载调整率：0.01%rg
满负载调整时间：小于1ms
长期稳定性：±60ppm/年
温度漂移：8ppm/℃
准 确 度：0.05%rg
功率输出
功率稳定度：<0.01%rg/200s
有功功率准确度 ：0.05%rg
无功功率准确度：0.1%rg
相位
调节范围：0°-359.999°
调节细度：10, 1, 0.1, 0.01 可选
分 辨 率：0.001°
准 确 度：0.03°
功率因数
调节范围：-1-0-1
分 辨 率：0.0001
准 确 度：0. 0005
频率
调节范围：40hz-65hz
调节细度：5hz, 1hz, 0.1hz, 0.01hz可选
分 辨 率：0.001hz
准 确 度：0.002hz
温度漂移：±0.5ppm/℃
长期稳定性：±4ppm/年
电压电流谐波输出
谐波次数：2-63次
谐波含量：0-40%
谐波相位：0-359.99
谐波设置准确度：0.2%（相对于基波额定值）
带容性负载能力：
0-280v 1uf
280v-420v 0.6uf
机械特性
外形尺寸：(w×d×h) (mm) 420x320x155
重 量：12kg
使用环境
工作温度：0°c~40°c
存储温度：-30°c~60°c
相对湿度：≤85%
(1) rg -量程
(2) rd -读数
|
|
