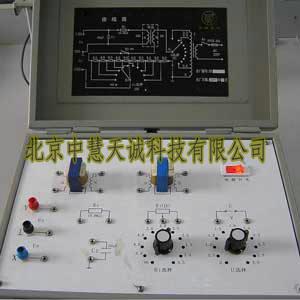

磁滞回线是铁磁材料，明显的特征，根据磁滞回线的形状，可将铁磁材料分成软磁和硬磁两类（前者磁滞回线狭长，矫顽力、剩磁和磁滞损耗均较小，是制造变压器、电机和交流磁铁的重要材料；后者磁滞回线较宽，矫顽力大，剩磁强，可用来制造，磁铁）。观测磁滞回线的传统方法是用50hz交流电将铁磁体样品反复磁化，在示波器上显示其磁滞回线。按所附的“实验接线图”接线，即可完成观测动态磁滞回线的实验。

实验项目：

1.认识磁化规律，比较两种典型铁磁物质的动态磁化特性；

2.测定样品基本磁化曲线，作μ-h曲线；

3.测定样品的hc、br、bm和（hm.bm）等参数；

4.测绘样品磁滞回线，估算磁滞损耗。

，参数：

1.励磁电源：220v、50hz的市电经变压器隔离降压后供试样磁化，电源输出电压分11档

2.试验样品：样品1和样品2为尺寸（平均磁路长度l和截面积s）相同而磁性不同的两只ei型铁芯，两者的励磁绕组匝数n和磁感应强度b的测量绕组n等亦相同

3.样品参数：待测样品平均磁路长度l=60mm、横截面积s=80mm2，励磁绕组匝数n=50，磁感应强度b的测量绕组匝数n=150，励磁电流ih的取样电阻r1为0.5～5ω，积分电阻r2为10k，积分电容c2为20μf

4.认识铁磁物质磁化规律

5.测定两种不同样品基本磁化曲线

能定量、快速地测定铁磁材料在反复磁化过程中的h和b之值，并能给出剩磁、矫顽力、磁滞损耗等多种参数，将磁滞回线实验从定性转入定量。
