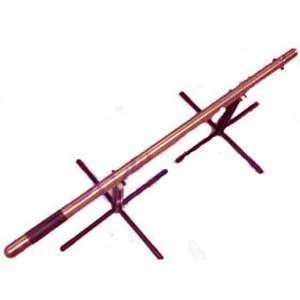

钻孔轨迹随钻监测仪_存储式随钻轨迹测量仪
型号：ycsz |
货号：zh11425 |
|
产品简介： 随钻轨迹测量仪具有矿用，标志和防爆标志。用于普通回转钻机进行煤矿地质勘探孔、瓦斯抽放孔、探放水孔等钻孔施工时钻孔轨迹跟踪监测。可在煤层、岩层等地质中完成对垂直孔，水平孔，俯、仰角孔，分支孔等钻孔的随钻测量工作。通过监测钻头的位置并自动绘制出钻孔的轨迹曲线，以便在钻孔布局时及时调整钻孔的方向，%合理的分布钻孔。 存储式随钻测量仪是一种，用以采集角度信息的本质，型设备。测量仪将传感器采集到的数据实时采集并存储，可通过地上计算机的usb通信端口读出，以供microsoft office excel软件后续处理与显示。 工作原理： 探管利用传感器磁强计和加速度计，将近钻头位置的倾角和方位角测量并计算出来，然后存储在探管内；钻孔完成后将探管数据取出，，后利用数据处理软件进行处理显示。 ，参数： 倾角：-90°~ 90° 基本误差：±0.2° 时间记录仪工作时间：≥24h 方位角：0°~360° 基本误差：±1.5° 探管外形直径：≥32mm 弯头：0°~360°（±1.5°） 探管外形尺寸：≥1462mm 数据存储：≥1g 测点间隔：≥10s 工作时间：≥30h 探管耐压：≥12mpa 电池筒工作时间：≥72h 适应钻杆直径：≥50mm 测量间隔：＜10s 无磁钻杆外径：≥52/65/73mm 测量深度：≥200m 无磁钻杆长度：≥1500mm 外型尺寸：外径40mm*长度1332mm 产品重量：12kg
|
|
|
