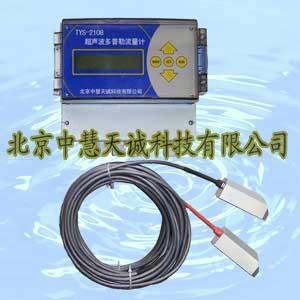

产品简介： 超声波多普勒流量计由发射/接收传感器，信号处理和变送电子单元组成。采用了，的idsr(智能多普勒信号特征识别)，和，的工程设计，使得它很好地满足了工业和市政多种介质流量的测量,发射传感器发射1mhz超声波能量，由流体中固相物或气泡反射，由接收传感器感应到，%特的电路设计和软件分析、分离干扰信号频率，得到真实的回波。发射与接收信号的频率差与液）、油田和石化（原油，泥浆、废水等）。 测量原理 超声多普勒测流是根据发射的超声波经过运动流体中的悬浮杂质或气泡散射后，会产生多普勒频移的多普勒效应来求流体的流速。即接收信号的频率f1与声源的频率f0之差fd称为doppler频移。 超声波多普勒流量计的测量原别是以物理学中的多普勒效应为基础的。根据声学多普勒效应，当声源和观察者之间有相对运动时，观察者所感受到的声频率将不同于声源所发出的频率。这个因相对运动而产生的频率变化与两物体的相对速度成正比。 在超声波多普勒流量测量方法中，超声波发射器为一固定声源，随流体一起运动的固体颗粒起了与声源有相对运动的“观察者”的作用，当然它仅仅是把入射到固体颗粒上的超声波反射回接收据。发射声波与接收声波之间的频率差，就是由于流体中固体颗粒运动而产少的声波多普勒频移。由于这个频率差正比于流体流速，所以测量频差可以求得流速．进而可以得到流体的流量。 ，参数： 流速范围：0.18-9.9米/秒 (液体含有至少100ppm，粒度大于50微米的固体悬浮物、旋涡、气泡以确保测量的重复性和精度。) 测量精度： ±2%的流速读数（流速>0.3m/s，雷诺数大于100,000） ±5%的流速读数（雷诺数10,000至100,000，约3：1的量程） 适用管道： 外夹式传感器：管径25mm-2.2m，匀质管材，如钢铁、pvc塑料等采用。 插入式传感器：管径200mm-3m，非匀质管材如水泥、玻璃钢等可选用。 温度范围：0-70℃（标准传感器）；0-185℃（高温传感器）；-20-70℃（电子单元） 相对湿度：0-100% 供电方式：直流（12v）24vdc或交流供电110/220vac，50-60hz（定货时注明）。 输出方式： 标准4-20ma模拟信号，，600欧姆负载。 可选接口rs232c或485；可选profibus－dp协议输出 故障或限值报警继电器输出，容量230vac、5a、无感；3a有感。 传感器： 外夹式采用双传感器设计,铝合金外壳，不锈钢带捆扎安装。 插入式采用孪生传感器设计，316不锈钢外壳，球阀组件安装。 电缆长度25英尺（7.6米，标准）,，长1000英尺（305米）。 %护登，均为ip68 显示方式：带背景光源两行16字符lcd显示。同时显示瞬时流量和累积流量，可切换流速，多普勒频移。
|
