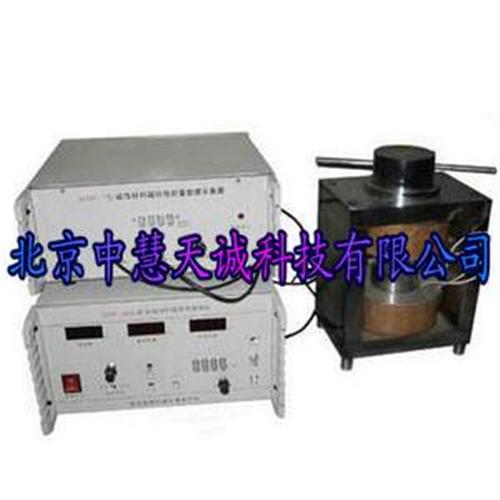

永磁参数测试仪|永磁材料磁特性测试仪
型号：ml-wmf-9801 |
货号：zh10225 |
产品介绍:
本装置用于检测%磁材料的主要性能指标剩磁(br)，矫顽力(bhc，jhc)磁能积(bh)m，采用电子积分器，经计算机数据采集，处理后打印出退磁曲线、内禀退磁曲线、磁能积曲线，并打印出主要，指标：剩磁、矫顽力 、内禀矫顽力、，磁能积等。具有简便、快速的特点，适合于铝镍钴、%磁铁氧体及粘结%磁材料等产品的生产检验。
基本原理：
标志%磁材料性能的指标主要有剩余磁感应强度br，矫顽力bhc,内禀矫 顽力jhc和，磁能积(bh)m等参数。
当%磁材料未磁化时(h=0，h为外磁场强度)，不表现出磁性能，处于曲线的坐标原点，逐渐增加磁化场h，磁感应强度b随之增加，磁，化强度也随之增加，再继续增大磁化场时，b和h成线性增加，磁，化强度不再变化，这时，磁体的磁化已达到饱和，从未磁化到饱和磁化的这段曲线，叫做材料的起始磁化曲线(osa段)。
当磁体的磁化达到饱和，逐渐减小磁化场h，磁感应强度b随之减小，但并不恢复到原来的起点o，而是保留%的磁性，这时的磁感应强度b叫做剩余磁感应强度，用br表示，若要使磁体的磁感应强度减到0（b=0），，须加一相反方向的磁化场，只有当反向磁场大到%程度时，磁体的磁感应强度b=0，使磁体b=0所需的反向磁化场的大小，叫做矫顽力，用bhc继续增大磁化场使磁，化强度j=0，此时的磁场强度叫做内禀矫顽力,用jhc表示，以br点到b hc点这段曲线,叫做退磁曲线,以jr点到jhc点的这段曲线, 叫做内禀退磁曲线。
磁体內部b和h乘积的，值，叫做，磁能积，用(bh)m表示。对于%磁材料，希望br，bhc，jhc，bh）m等值越大越好。
为了测量磁性能，，先需将磁体饱和磁化，然后将回到零，加反向磁场后可得退磁曲线。
磁场由电磁铁和可调双向稳流电源产生，磁场h采用霍耳探头及集成电路组成的线路测量，b和j的测量，由电子积分器所测的磁通量计算而得，，测量值经a/d接口转换后由计算机处理后获得并可打印输出。
，指标：
电磁铁，靴截面积φ80mm，间距0~30mm可调
稳压电源正向0~15a粗调，反向0~3a细调，并可正反向扫描输出。
，磁化场：10mm 1500mt
测量范围：
磁场测量 0~2000ka/m 磁通测量 2mwb，20mwb，200mwb，2000mwb（毫韦伯）四档
，分辨率 1uwb（1微韦伯）
可与x-y记录仪相接，画出滞磁回线。
可与接口及计算机、打印机相接画出退磁曲线、内禀退磁曲线、磁能积曲线，打印出剩磁（br）、矫顽力bhc、内禀矫顽力jhc、，磁能积 bh）m等性能指标。
测量误差 br±2.5% bhc±3% jhc±3% bh）m±3.5%
电源 220v 50hz ac 15a
附: 1 ka/m=12.56 oe 1 mt=10 gs 1kj/m=0.1256 mgoe
操作步骤：
1.打开测试仪“电源开关”，选定“磁通测量”量程，并复零。
2.将样品放入检测线圈后夹入电磁铁，头中间，然后夹紧。
3.将h测量探头离开磁，，调节测试仪“调零旋钮”至表头显示为零。
4.将h测量探头靠近样品。
5.将“换向开关”拔到正向，将“手动”“自动”开关拨至手动，调节“磁 场调节” 旋钮，将电流调至，后调小到零。
5.将“换向开关”拔到正向，将“手动”“自动”开关拨至自动，将“上 升” “下降”开关拨至上升，当电流达到，时拨至下降。 当电流下降到零时，将“换向开关”拔到反向。
6.打开接口仪和计算机，鼠标双击“数据采集”，将接口“复位按钮” 复位，按任意键（如空格键），进入数据采集状态。
注：第二次测量不需按复位，直接按任意键即进入数据采集状态。
7.将“上 升” “下降”开关拨至上升，当电流上升到，时，按任意 键 退出数据采集状态。将“上 升” “下降”开关拨至下降。
8.按回车键〈enter.〉，选定文件名，按〈esc〉退出“数据采集”状态。
9.鼠标双击《数据分析》 图标，单击〈文件〉，单击〈打开〉，单击选定文 件 名，输入样品面积，线圈匝数，和线圈常数（线圈，即匝数、常数确定）， 选定磁通测量量程，点击〈确定〉。屏幕待测曲线和%项，指标。并 可依据屏幕菜单进行操作，获得相关结果。
10.设置打印，并打印曲线指标。
注意事项：
换向开关操作前%将电流调到零。 线圈易损须小心操作。
|
|
|
