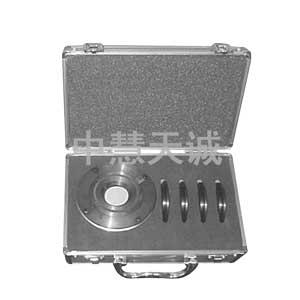

光学传递函数双胶合校验镜头
型号：otf-32 |
货号：zh10201 |
产品简介:
光学传递函数像质评价方法能把衍射、像差、渐晕等影响光学系统或镜头的成像，因素综合在一起，通过傅立叶光学分析方法，定量、客观的反映光学系统的成像。光学传递函数是一个复函数，它由调制传递函数（mtf）和相位传递函数（ptf）组成。otf测量仪的检定校准是采用otf标准镜头进行的。双胶合校验镜头的量值溯源到光学传递函数工作基准装置上。 仪器用途： 双胶合200mm校准镜头（以下简称双胶合镜头）是对以大口径、长焦距的准直物镜提供远目标的otf测量仪进行检定和校准的，计量标准器具。 规格参数： 双胶合镜头由两种光学玻璃材料胶合而成，胶合材料的折射率在1.40-1.65之间，参考波长为546.1nm。双胶合镜头的焦距标称值为200mm，直径为（56±0.1）mm。 标准可换光阑 双胶合镜头带有四个标准可换光阑，测量mtf时应将光阑逐一置于镜头后方（1.0±0.2）mm处。标准可换光阑的尺寸见下表： 双胶合镜头标准可换光阑单位（mm） 可换光阑：f/4 f/5.6 f/8 f/11 直径范围：47.7 34.0 23.8 17.3 双胶合镜头安装时镜头的凸面应指向远的一面，同时需配做内螺纹为m80 ×1的接口。 不确定度：双胶合镜头的不确定度mtf：umtf=0.06（k＝2）
|
|
|
